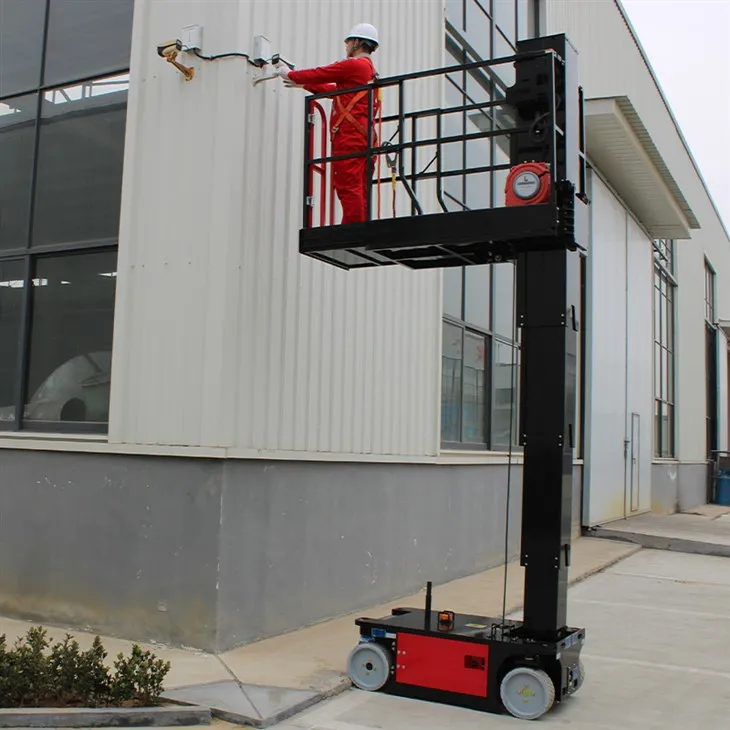

Ridicator vertical cu catarg autopropulsat – Compact, eficient și conceput pentru lucrări aeriene de precizie
Ce este un catarg vertical autopropulsat?
Un elevator vertical cu catarg autopropulsat este o platformă de lucru aeriană compactă, concepută pentru locuri de muncă în interior și închise, unde manevrabilitatea, precizia verticală și siguranța sunt esențiale. Spre deosebire de lifturile foarfece tradiționale, acest echipament utilizează o structură rigidă a catargului pentru a obține o cotă verticală cu o amprentă mai mică, ceea ce îl face ideal pentru depozite, magazine cu amănuntul, fabrici, aeroporturi și facilități de întreținere.
Pentru companiile care caută soluții eficiente de acces la-nivel scăzut până la mediu-înălțime, un elevator vertical cu catarg autopropulsat oferă performanțe ridicate cu cerințe minime de spațiu la sol.
1. Caracteristicile structurale ale unui catarg vertical autopropulsat
1.1 Structură catarg de înaltă-rezistență
Structura de bază a unui catarg vertical autopropulsat constă din:
Secțiuni de catarg de-aliaj de aluminiu sau oțel de înaltă rezistență
Canale de catarg imbricate telescopice
Role de ghidare de precizie sau glisoare
Șasiu de bază pentru sarcini grele-
Platformă de lucru protejată-paravan
Sistemul de catarg este fabricat de obicei dintr-un aliaj de aluminiu ușor pentru rezistență la coroziune și o greutate proprie redusă sau oțel-de înaltă rezistență pentru o rigiditate sporită la modelele cu sarcină mai mare-. Mai multe secțiuni de catarg se telescopează vertical, ghidate de role rezistente la uzură-pentru a minimiza deviația și vibrațiile în timpul ridicării.
1.2 Șasiu compact și design îngust
Ascensoarele cu catarg vertical autopropulsate sunt proiectate cu:
Lățime îngustă a șasiului (adesea sub 1 metru)
Raza de viraj mica
Greutate totală redusă a mașinii
Anvelope solide care nu -marcă
Această configurație compactă permite mașinii să treacă prin uși standard și să funcționeze pe culoare înguste-mai ales benefică în centrele logistice și în mediile cu rafturi de-înaltă densitate.
2. Sistem de ridicare și transmisie
2.1 Mecanism de ridicare electro-hidraulic
Sistemul de ridicare adoptă de obicei un sistem de transmisie electro-hidraulic, constând din:
Motor electric DC
Unitate de pompare hidraulica
Cilindru hidraulic
Rezervor de ulei și bloc de supape
Furtunuri și fitinguri hidraulice
Principiul de lucru:
Bateria alimentează motorul de curent continuu.
Motorul antrenează pompa hidraulică.
Uleiul hidraulic este presurizat și livrat la cilindrul de ridicare.
Cilindrul se extinde, împingând secțiunile catargului în sus.
Coborârea controlată are loc prin supape proporționale sau solenoide.
Acest sistem asigură:
Ridicare lină și stabilă
Funcționare cu zgomot redus
Poziționare verticală precisă
Eficiență energetică pentru utilizare în interior
2.2 Sistem auto-de propulsie
Funcția „auto-propulsată” diferențiază acest echipament de modelele de tip push-around.
Sistemul de antrenare include în general:
Motoare de acţionare cu curent continuu
Cutie reductoare
Frână electromagnetică
Roțile motrice
Sistem de control
Majoritatea unităților adoptă o tracțiune spate-cu configurație de direcție față sau invers, în funcție de filozofia de proiectare. Modelele avansate utilizează controlul proporțional al conducerii pentru accelerare și decelerare lină.
Metoda de transmisie a transmisiei este de obicei:
Motor electric → Sistem de reducere a vitezei → Axa motoare → Roți
Această configurație oferă:
Manevrabilitate precisă la -viteză mică
Mișcare stabilă la toată înălțimea (în limitele nominale)
Frânare automată la întreruperea curentului
3. Sistem de direcție și control
Ascensoarele cu catarg vertical autopropulsate sunt echipate cu:
Panouri de control superioare și inferioare
Comenzi proporționale bazate pe joystick-
Butoane de oprire de urgență
Sistem de protecție împotriva înclinării
Afișaj de diagnosticare a erorilor
Sistemul de control electronic utilizează adesea controlere PCB integrate care gestionează:
Controlul vitezei de conducere
Reglarea vitezei de ridicare
Interblocări de siguranță
Monitorizarea bateriei
Unele versiuni avansate includ mecanisme de protecție împotriva gropilor care desfășoară automat bare de stabilizare atunci când platforma este ridicată.
4. Proiectare structurală de siguranță
Siguranța este încorporată în cadrul structural:
Design de șasiu cu centrul-de-gravitație scăzut
Sistem de bară de protecție-înălțime completă
Sistem automat de franare
Senzor de înclinare cu alarmă
Protectie la suprasarcina
Supapă de coborâre de urgență
Configurația rigidă a catargului oferă o stabilitate verticală mai mare în comparație cu mecanismele foarfece în anumite medii interioare.
